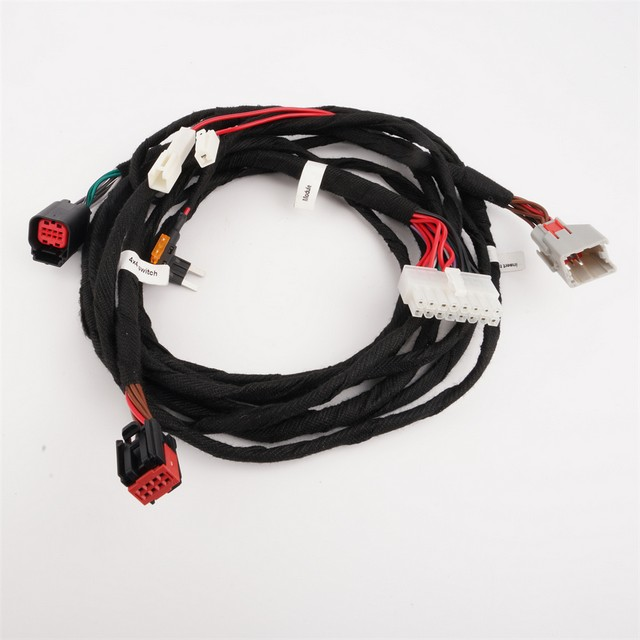

Quando guardi il cablaggio di un'auto, vedi parti elettriche importanti. Ogni parte aiuta la tua auto a funzionare e ti mantiene al sicuro. Ecco cosa troverai:

Fili e cavi inviano elettricità a tutte le parti della tua auto. Costituiscono la maggior parte del valore dell’imbracatura.

Connettori e Terminali uniscono i circuiti insieme. Puoi scollegare o ricollegare le parti quando necessario.

I rivestimenti protettivi mantengono i cavi al sicuro da eventuali danni. Aiutano anche a fermare i cortocircuiti.

Se vuoi conoscere ogni parte passo dopo passo, sei nel posto giusto.

Punti chiave

I cavi sono molto importanti nel cablaggio di un'auto. Spostano l'elettricità in ogni parte. Scegli la dimensione e il materiale giusti per la sicurezza. Questo aiuta l'auto a funzionare bene.

Connettori e terminali uniscono insieme i fili. Usa il tipo giusto per creare connessioni forti. Ciò impedisce che si verifichino problemi elettrici.

I fusibili mantengono il cablaggio al sicuro da troppa elettricità. Scegli un fusibile appena superiore alla corrente normale. Questo aiuta a evitare che il fusibile si rompa troppo spesso.

I rivestimenti protettivi mantengono i cavi al sicuro da eventuali danni. Utilizza buoni materiali per far durare più a lungo il cablaggio. Questo aiuta anche a fermare i cortocircuiti.

Controlla spesso il cablaggio per eventuali danni. Individuare i problemi in anticipo può farti risparmiare denaro. Ti tiene anche al sicuro.

Componenti del cablaggio per auto

Quando guardi all'interno del cablaggio di un'auto, vedi molte parti. Ogni parte ha un lavoro da fare. Sapere cosa fa ciascuna parte ti aiuta a riparare o aggiornare la tua auto. Ti aiuta anche a scegliere il cablaggio per auto giusto.

Diamo un'occhiata alle parti principali di un kit di cablaggio.

Fili

I cavi sono la parte principale di ogni cablaggio dell'auto. Spostano l'elettricità dalla batteria a tutte le parti dell'auto. Ciò include fari e sensori. Dovresti sapere quale filo fa cosa prima di iniziare a lavorare.

La maggior parte dei cavi utilizza il rame perché trasferisce bene l'elettricità. Inoltre il rame non arrugginisce facilmente. Alcuni cablaggi utilizzano miscele di rame o alluminio per risparmiare denaro. Questi possono perdere potenza se il cavo è lungo.

Ecco una tabella che mostra i materiali dei fili e i loro vantaggi:

Anche la dimensione del filo è importante. I fili spessi trasportano più elettricità. I fili sottili sono per piccoli lavori. La tabella seguente mostra la distanza in cui i cavi di diverse dimensioni possono trasportare in sicurezza l'elettricità.

Adattare sempre la dimensione del filo al lavoro. Se un filo è troppo sottile, può surriscaldarsi o sciogliersi.

Suggerimento: utilizza gli strumenti giusti per spelare, crimpare e collegare i cavi. Ciò mantiene le tue connessioni sicure.

Connettori

I connettori uniscono i cavi tra loro e alle parti dell'auto. Esistono molti tipi di cablaggio per auto. Ogni tipo è realizzato per un lavoro speciale. Vuoi connettori che si adattino saldamente e non si allentino.

Ecco alcuni tipi di connettori che potresti visualizzare:

Connettori Deutsch: resistenti e in grado di sopportare il calore, ottimi per i motori.

Connettori Molex: facili da usare, presenti nei dashboard.

Connettori FAKRA: codificati a colori, utilizzati per GPS e sistemi musicali.

Connettori bullet: rotondi e stretti, ottimi per le luci.

Connettori di testa: unisci due fili end-to-end, utili per fissare i fili.

Connettori a pin: mantengono in posizione i sensori e le parti del motore.

Connettori ad anello: utilizzati alle estremità della batteria e nei punti di terra.

Connettori a forcella: facili da collegare e scollegare, utilizzati per altoparlanti e luci.

Connettori Weather Pack: sigillati per tenere lontani acqua e sporco.

Scegliere il connettore giusto aiuta a evitare connessioni allentate e problemi elettrici. Assicurarsi che i connettori siano serrati e lontani dalle parti in movimento.

Terminali

I terminali sono estremità metalliche che collegano i cavi ai connettori o alle parti dell'auto. Scegli il terminale giusto per ogni lavoro. Pensa alla dimensione del cavo, al tipo di connessione e se hai bisogno di impermeabilizzazione.

Ecco una tabella dei tipi di terminali comuni e cosa fanno:

Abbinare il terminale alla dimensione del cavo e al connettore. Un buon contatto significa meno problemi in seguito.

Nota: utilizzare gli strumenti giusti per crimpare e saldare i terminali. Ciò rende forte la connessione.

Fusibili

I fusibili proteggono il cablaggio della tua auto da troppa elettricità. Se scorre troppa corrente, il fusibile si scioglie e interrompe il flusso. Ciò mantiene cavi e dispositivi al sicuro.

In un kit di cablaggio sono presenti diversi tipi e valori nominali di fusibili. Ecco una rapida occhiata:

Scegli un fusibile appena superiore alla corrente normale per il circuito. Se il fusibile è troppo basso, si romperà spesso. Se è troppo alto, non proteggerà i cavi.

Un fusibile dovrebbe essere leggermente più alto della corrente normale del circuito.

Troppo basso? Si rompe continuamente.

Troppo alto? Non protegge il tuo sistema.

Relè

I relè funzionano come interruttori. Permettono che una piccola corrente ne controlli una più grande. I relè vengono utilizzati per i fari, le pompe del carburante e altri grandi lavori. L'uso dei relè mantiene i cavi corti e leggeri.

I tipi di relè comuni nel cablaggio di un'auto sono:

SPDT (Single-Pole Double-Throw): commuta tra due uscite.

SPST (Single-Pole Single-Throw): semplice interruttore di accensione/spegnimento.

Dual Make SPST: due uscite per due circuiti.

SPDT con ritardo temporale: mantiene l'alimentazione accesa per un breve periodo dopo lo spegnimento.

Protetto da diodi: arresta i picchi di tensione durante la commutazione.

I relè rendono la tua auto più sicura e funzionano meglio. Ti consentono di controllare grandi carichi con piccoli interruttori. Proteggono l'elettronica e aiutano la tua auto a durare più a lungo. Ecco come si confrontano i relè con gli interruttori normali:

Mancia: I relè aiutano con cose come i fari automatici e le luci di marcia diurna. Ciò rende la guida più sicura.

Coperture protettive

I rivestimenti protettivi mantengono il cablaggio dell'auto al sicuro da calore, acqua, scosse e danni. Vedrai maniche, fasce e tubi realizzati con materiali resistenti. Questi rivestimenti aiutano i cavi a durare più a lungo.

Potresti vedere manicotti in nylon intrecciato nel kit di cablaggio. Queste maniche lasciano uscire l'acqua, aiutano la fuoriuscita del calore e si piegano attorno agli angoli. I rivestimenti protettivi danno inoltre:

Protezione dallo sfregamento e dall'usura.

Protezione da urti e scosse.

Isolamento elettrico per eliminare le interferenze.

Quando si inserisce o si preleva un'imbracatura, verificare che le coperture non siano danneggiate. Se noti danni, sostituisci il rivestimento per evitare problemi più grandi.

Nota: laddove i cavi potrebbero sfregare o venire colpiti, utilizzare manicotti o gusci extra per tenerli al sicuro.

Un cablaggio per auto è buono quanto la sua parte più debole. Se conosci ogni parte e usi gli strumenti giusti, il tuo kit di cablaggio durerà più a lungo e funzionerà meglio.

Installazione del cablaggio dell'auto: preparazione

Prepararsi a inserire le parti del cablaggio dell'auto richiede una certa pianificazione. Vuoi che il lavoro sia facile e sicuro. Ecco i passaggi da eseguire prima di collegare il nuovo cablaggio.

Mappatura dei percorsi dei cavi

Per prima cosa, pianifica dove andrà ogni cavo nella tua macchina. Utilizzare una mappa dei collegamenti per vedere il layout. Questo ti aiuta a evitare spigoli vivi e punti caldi. Inoltre mantiene i cavi lontani dalle parti in movimento. Buoni percorsi dei cavi mantengono i cavi sicuri. Rendono anche più semplice sistemare le cose in seguito.

Strumenti e materiali comuni per questa fase:

Suggerimento: tieni gli strumenti e i materiali a portata di mano. Ciò rende l'installazione molto più semplice.

Separazione dei fili

Successivamente, dividi i cavi in ​​base a cosa fanno e dove vanno. Questo aiuta a fermare il rumore elettrico e i problemi. Utilizzare divisori o vassoi per fili diversi. Tenere i cavi di alimentazione lontani dai cavi dati. Dai a ogni gruppo abbastanza spazio. Questo rende la tua imbracatura più sicura. Ti aiuta anche a trovare i problemi in un secondo momento.

Utilizzare divisori per tenere separati i cavi.

Distanziare i cavi per evitare interferenze.

Utilizzare i vassoi per i cavi di alimentazione e dati.

Scollegamento della batteria

Prima di iniziare, scollegare la batteria. Ciò ti mantiene al sicuro e impedisce i cortocircuiti. Non saltare mai questo passaggio. Ci vuole solo un minuto e puoi salvare l'elettronica della tua auto.

Nota: scollegare sempre la batteria prima di intervenire sul cablaggio.

Dopo aver finito di pianificare, dividere e scollegare, controlla i blocchi dei fusibili e la messa a terra. Assicurati di metterli dove puoi raggiungerli. Punti di terra puliti per una buona connessione. Un buon montaggio facilita la riparazione delle cose in seguito.

Installazione del cablaggio: sicurezza e protezione

Quando inserisci un cablaggio, vuoi che sia sicuro. Vuoi anche che duri a lungo. Ecco alcuni modi per mantenere i cavi al sicuro durante l'installazione.

Raggruppamento e protezione

I fili devono stare insieme in modo che non si muovano. Se i fili sfregano sugli spigoli vivi, possono danneggiarsi. Ecco alcuni modi per mantenere i cavi in ​​posizione:

Utilizzare robuste fascette di plastica per tenere insieme i cavi. Queste fascette mantengono i cavi tesi e impediscono loro di muoversi.

I morsetti metallici funzionano meglio in prossimità di fonti di calore o vibrazioni. Tengono ferma l'imbracatura anche quando fa caldo.

Utilizzare staffe o fascette per cavi per ulteriore aiuto nei punti difficili.

I rivestimenti protettivi come manicotti intrecciati o tubi termorestringenti mantengono i cavi al sicuro. Proteggono i cavi dai graffi, dagli agenti chimici e dalla luce solare. Questo aiuta la tua imbracatura a durare più a lungo.

Utilizzo degli occhielli

Gli occhielli mantengono i cavi al sicuro quando passano attraverso i fori metallici. Dovresti usarli ovunque i fili tocchino il metallo. Gli occhielli sono morbidi e impediscono che i fili vengano tagliati. Inoltre, tengono lontani l'acqua e la polvere, il che aiuta i tuoi dispositivi elettronici a rimanere al sicuro. Gli anelli di tenuta sono realizzati in EPDM, TPE, TPV e SBR. Questi materiali resistono alle intemperie, al calore e alle vibrazioni.

Gli occhielli tengono i cavi lontani dagli spigoli vivi.

Chiudono i fori per bloccare l'acqua e lo sporco.

Assorbono urti e tremori.

Gli anelli di tenuta in gomma o plastica aiutano a fermare i cortocircuiti elettrici.

Protezione dal calore

Il calore può danneggiare rapidamente l'imbracatura. Tenere i cavi lontani dalle parti calde del motore. Per una maggiore sicurezza termica, utilizzare nastro termico o tubi speciali. Questi prodotti allontanano il calore e proteggono i cavi fino a 200°C. Alcuni rivestimenti, come il tessuto di vetro rivestito in alluminio, si piegano facilmente e mantengono i cavi al sicuro dal calore. La guaina termorestringente aiuta anche a combattere le alte temperature e a fermare l'acqua.

Ottimo nel respingere il calore

Si piega facilmente e resiste al calore

Spegne il fuoco per una maggiore sicurezza

Sistema di test

Al termine, è necessario testare i cavi. I test assicurano che tutto funzioni correttamente. È importante per la sicurezza. Ecco un semplice elenco:

Il test di continuità controlla se l'elettricità passa attraverso ciascun filo.

Il test ad alta tensione verifica se la copertura è resistente.

Il test di cortocircuito rileva i fili che si toccano per errore.

I test end-to-end verificano se tutto funziona come dovrebbe.

Dovresti anche controllare l'imbracatura per eventuali danni o parti allentate. I test ti aiutano a individuare i problemi prima di guidare.

Suggerimento: prova sempre la tua imbracatura. Mantiene la tua auto al sicuro e assicura che il cablaggio funzioni bene.

Installazione del Cablaggio automobilistico: interazione dei componenti

Integrazione

Quando installi un nuovo cablaggio, vuoi che tutte le parti funzionino insieme. Le auto moderne hanno molti dispositivi elettronici. Ciò rende il cablaggio più lungo e aggiunge più punti di connessione. Potresti dover affrontare alcune sfide durante l'integrazione. Ecco una rapida occhiata a ciò in cui potresti imbatterti:

È necessario pianificare attentamente l'installazione del Cablaggio automobilistico. Assicurati di lasciare abbastanza spazio per il cablaggio e di tenere i cavi lontani da oggetti che si surriscaldano. Controllare sempre che i connettori siano ben serrati e che non si allentino. Se salti questi passaggi, potresti ritrovarti con connessioni errate o errori di sistema.

Flusso elettrico

Pensa al tuo cablaggio come al sistema nervoso della tua auto. Invia energia e segnali a ogni parte che ne ha bisogno. Se utilizzi cavi e connettori di alta qualità, i sistemi della tua auto funzionano meglio e durano più a lungo. Ecco perché il flusso elettrico è importante:

Il cablaggio sposta l'elettricità e i segnali a tutte le parti della tua auto. In questo modo tutto funziona senza intoppi.

Un buon design e componenti di qualità rendono la tua auto più sicura e affidabile.

Se utilizzi un'imbracatura ben fatta riduci il rischio di problemi o guasti.

Man mano che le auto diventano più avanzate, sono necessari cablaggi migliori per gestire più potenza e funzionalità.

Tutte le parti (fili, cavi, connettori e terminali) devono funzionare insieme per garantire connessioni forti e stabili.

Se noti luci tremolanti o componenti elettronici lenti, controlla prima l'imbracatura. Collegamenti difettosi o cavi sottili possono causare questi problemi.

Risoluzione dei problemi

A volte, le cose vanno storte dopo aver installato un'imbracatura. È necessario sapere come individuare e risolvere rapidamente i problemi. Ecco alcuni suggerimenti utili per i test e la risoluzione dei problemi:

Controllare prima il fusibile o il relè. Se una parte smette di funzionare, guarda la scatola dei fusibili e prova i fusibili.

Esegui un'ispezione visiva. Togliere eventuali coperture e cercare fili rotti o segni di usura.

Utilizzare un multimetro per testare la tensione. Controllare se l'alimentazione arriva alla parte che non funziona.

Prova il test di continuità. Questo ti aiuta a trovare interruzioni nei fili.

Muovi i fili mentre osservi i cambiamenti. Questo può aiutarti a individuare connessioni allentate o difettose.

Tirare delicatamente i fili per vedere se si allungano o si rompono.

Cerca curve strette o punti vicini a fonti di calore e umidità. Queste aree spesso causano problemi.

Suggerimento: se trovi un problema, risolvilo subito. Lasciare cattive connessioni può portare a problemi più grandi in seguito. Ricontrolla sempre il tuo lavoro per evitare errori comuni e soluzioni che fanno perdere tempo.

Ogni parte del cablaggio di un'auto è importante. I connettori aiutano a mantenere i cavi saldamente uniti. I terminali assicurano che i segnali rimangano forti. Le maniche e il nastro impediscono ai fili di toccarsi e aiutano con il calore. Se allacci l'imbracatura con attenzione, la tua macchina funzionerà meglio. La sicurezza aiuta la tua auto a funzionare bene. Controllare spesso l'imbracatura e utilizzare parti di buona qualità elimina i problemi. Ciò mantiene i sistemi della tua auto funzionanti quando ne hai bisogno.

Interruttori automatici e diodi interrompono troppa potenza e flusso errato.

Fare le cose nel modo giusto durante l'installazione significa meno problemi.

Impara sempre ogni parte e usa passaggi intelligenti. Questo ti aiuta a rendere il tuo cablaggio sicuro e a funzionare bene.

Domande frequenti

Cos'è un cablaggio per auto?

Un cablaggio per auto è un gruppo di cavi, connettori e rivestimenti protettivi. Invia potenza e segnali a diverse parti della tua auto. Puoi considerarla come la tabella di marcia elettrica della tua auto.

Come faccio a sapere se il cablaggio della mia auto ha un problema?

Potresti vedere luci tremolanti, sentire suoni strani o notare che cose non funzionano. A volte la tua auto non si avvia. Se noti questi segnali, controlla il cablaggio per eventuali cavi allentati o danni.

Posso installare da solo il cablaggio dell'auto?

Sì, puoi installare un cablaggio per auto se disponi degli strumenti giusti e segui le misure di sicurezza. Scollegare sempre prima la batteria. Se non ti senti sicuro, chiedi aiuto a un professionista.

Perché ho bisogno di fusibili nel cablaggio della mia auto?

I fusibili proteggono i cavi e i dispositivi della tua auto. Se scorre troppa elettricità, il fusibile interrompe il circuito. Ciò mantiene la tua auto al sicuro da incendi o danni.

Con quale frequenza devo controllare il cablaggio della mia auto?

Controlla il cablaggio della tua auto ogni anno o se noti problemi. Cerca rivestimenti usurati, connettori allentati o fili rotti. I controlli regolari ti aiutano a evitare problemi più grandi in seguito.
